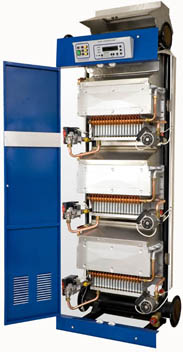

Модули нагрева МН-80/100/120 Еко

Модульные котельные установки системы Укринтерм

Модули нагрева — проточные безынерционные газовые аппараты (водонагреватели) в шкафном исполнении, осуществляющие нагрев воды в системе отопления.

Выпускаются модули МН80эко, МН100эко и МН120эко (цифры в обозначении указывают номинальную теплопроизводительность).

В модулях нагрева серии МН эко использованы специальная горелка, новый теплообменник, что позволило увеличить тепловую мощность, коэффициент полезного действия, а также существенно снизить выбросы вредных веществ в окружающую среду.

Технические характеристики

Наименование	Единица измерения	Значение для
Наименование	Единица измерения	МН80 эко	МН100 эко	МН120 эко
Номинальная теплопроизводительность	кВт	80	100	120
Коэффициент полезного действия	%	92
Тип газа	-	Природный
Номинальное давление газа	Па	1960
Максимальный расход газа при t=20 °С, атм. давл. 760 мм рт. ст., Qн. р.= 8000 кКал/м3	куб.м./час	9,4	11,6	14,0
Максимальное рабочее давление теплоносителя	МПа (бар)	0,6 (6)
Максимальная температура теплоносителя	°C	95
Температура продуктов сгорания на выходе из модуля, не менее	°C	110
Характеристика электропитания	В/Гц	220+10%-15%/50-1
Максимальная электрическая мощность	Вт	300	400	400
Содержание в продуктах сгорания, не более: - оксиды углерода СО - оксиды азота NOx	мг/м3	40 20
Габаритные размеры:
- высота	мм	1697	2200	2200
- ширина	мм	711
- глубина	мм	500
Масса	кг	145	170	170

Модули нагрева МН-240 — проточные безынерционные газовые аппараты (водонагреватели) в шкафном исполнении, с принудительной циркуляцией теплоносителя, предназначены для теплоснабжения производственных, жилых и общественных зданий и сооружений.

В модуле МН-240 использованы термоблоки, каждый из которых включает в себя камеру сгорания, теплообменник, состоящий из ряда параллельно подключенных спиралевидных элементов из нержавеющей стали, и газогорелочное устройство, включающее трубчатую горелку, на которую при помощи вентилятора подается предварительно приготовленная в нужной для полноценного горения пропорции смесь "газ-воздух".

Использование такой технологии горения ("премикс") позволяет существенно снизить содержание вредных веществ в продуктах сгорания и повысить КПД.

В зависимости от требуемой мгновенной тепловой мощности вентилятор может изменять частоту вращения, обеспечивая таким образом модуляцию пламени в пределах от 20 % до 100 % тепловой мощности.

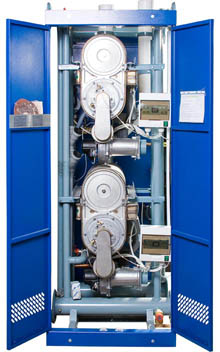

Модули нагрева МН-240

Модульные котельные установки системы Укринтерм

В камере сгорания теплоноситель, который подается в теплообменник, сначала предварительно обменивается теплотой с выходящими продуктами сгорания, при этом содержащаяся в продуктах сгорания влага конденсируется, выделяя дополнительное, так называемое, "скрытое" тепло.

Использование этого эффекта (так называемого конденсационного режима) также существенно повышает КПД.

Конструктивно данный модуль вписывается в существующие котельные установки с давно выпускаемыми модулями нагрева серии МН, заменяя и по мощности, и по габаритно-присоединительным размерам пару модулей МН120 или МН120эко, что позволяет легко модернизировать сушествующие котельные установки.

Технические характеристики

Наименование	Единица измерения	Значение
Номинальная теплопроизводительность, ±5%	кВт	240
Коэффициент полезного действия, не меньше - в обычном режиме (80°С/60°С) - в конденсационном режиме(50°/30°С)	%	97 103
Тип газа	-	Природный
Номинальное давление газа	Па	1960
Номинальный расход газа при t=20 °С, атм. давл. 760 мм рт. ст., Qн. р.= 8000 кКал/м3	куб.м./час	26,5
Максимальное рабочее давление теплоносителя	МПа (бар)	0,6 (6)
Максимальная температура теплоносителя	°C	90
Диапазон регулирования температуры теплоносителя на выходе из модуля, не меньше	°C	40-85
Температура продуктов сгорания на выходе из модуля, не менее> - в обычном режиме (80°С/60°С) - в конденсационном режиме(50°/30°С)	°C	60 40
Характеристика электропитания (напряжение/частота)	В/Гц	220+10%-15%/ 50-1
Максимальная электрическая мощность	Вт	1000
Содержание в продуктах сгорания, не более: - оксиды углерода СО - оксиды азота NOx	мг/м3	50 15
Масса	кг	210
